不二傳動集成化重載回轉驅動技術解析

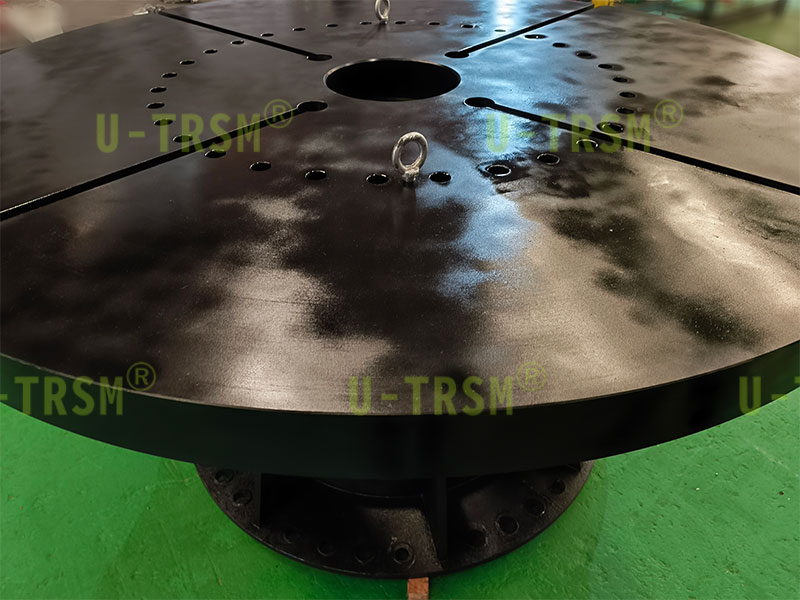

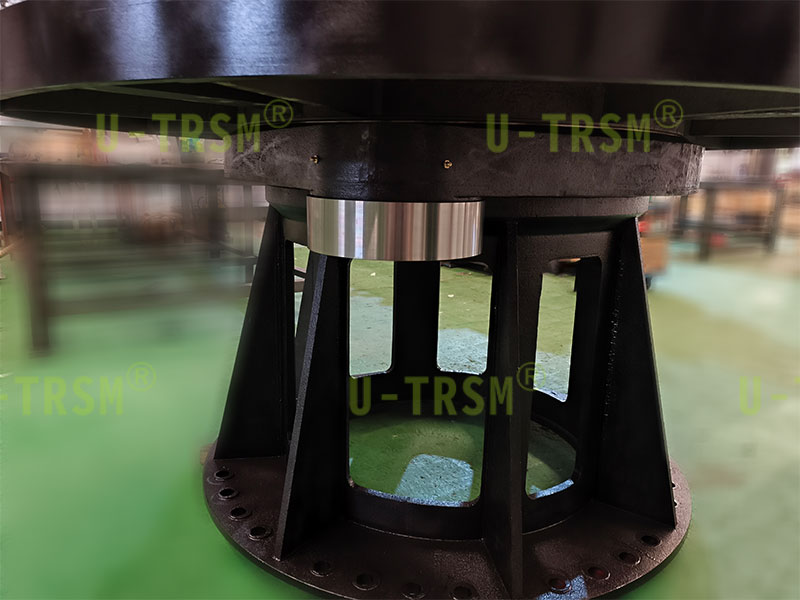

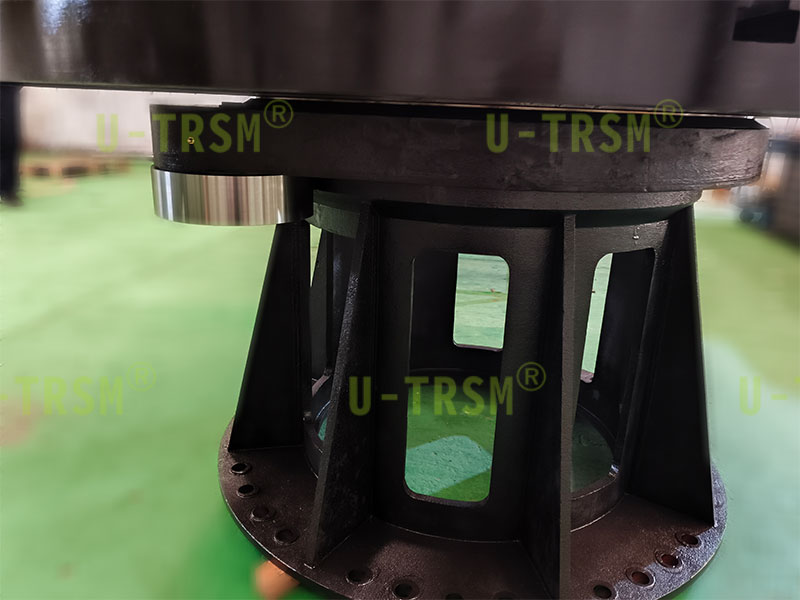

此款集成化回轉驅動，結合旋轉平臺于一身?？蛻粢笃脚_最大載重3t，旋轉平臺要求直徑2m，平臺轉速12r/min，額定輸出扭矩≥13KN.m。不二傳動設計工程師根據客戶需求，研發了此款驅動，集成底座與平臺的一體化設計，通過客戶的載荷等實際應用工況，根據有限元設計分析，確定驅動的型號，底座與平臺的材質與厚度等參數。

此款驅動軸向載荷可達3101KN，傾覆力矩可達560KN.m，最高轉速可達41r/min，額定輸出扭矩可達36.4KN.m。

該驅動通過一體化結構、精準配做與全流程力學分析，在滿足客戶基礎需求的前提下，實現了性能指標的大幅超越，同時通過集成化設計為客戶提供了高效、可靠的解決方案。

不二傳動設計工程師研發并制造了多款集成化回轉驅動，集成化的設計避免客戶因多方采購整合圖紙，省時省力，在多個零部件組合時，我們可以做到根據不同的公差帶的具體數值進行配做，達到精準定位，除去回轉驅動核心性能外，我們還會對其他附件進行有限元受力分析，或者進行等比例試做樣品，提高零部件的受力合理性。
