高速旋轉的雙排球斜齒回轉驅動技術解析

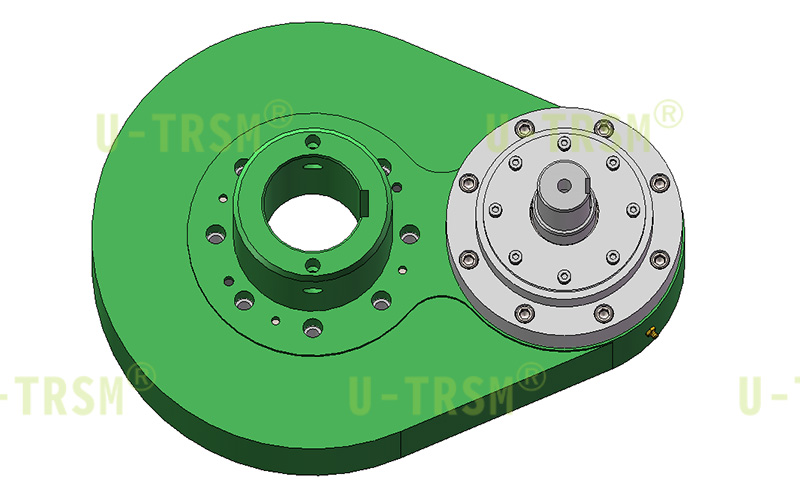

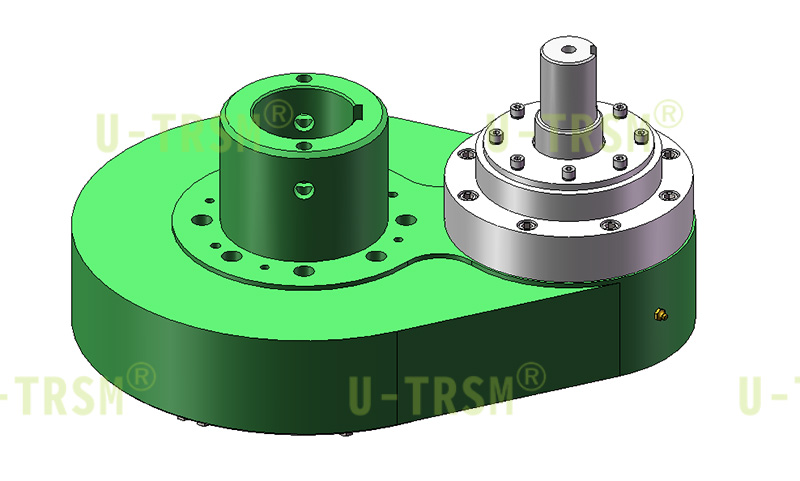

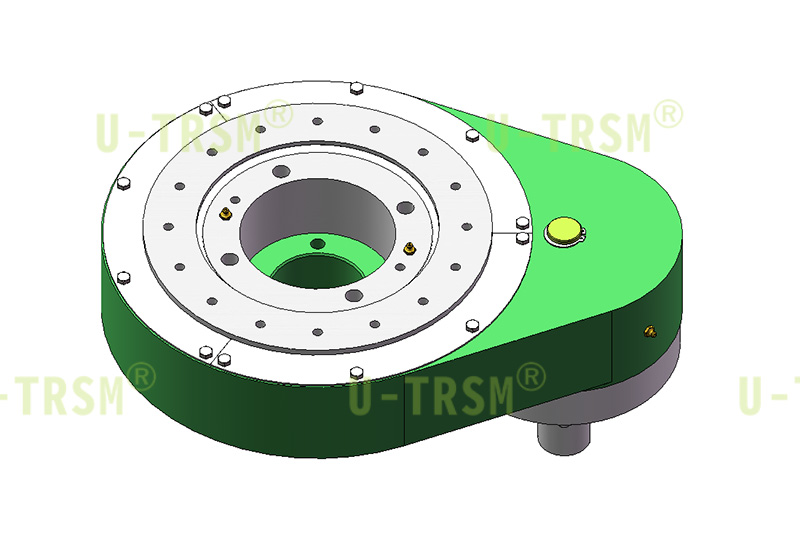

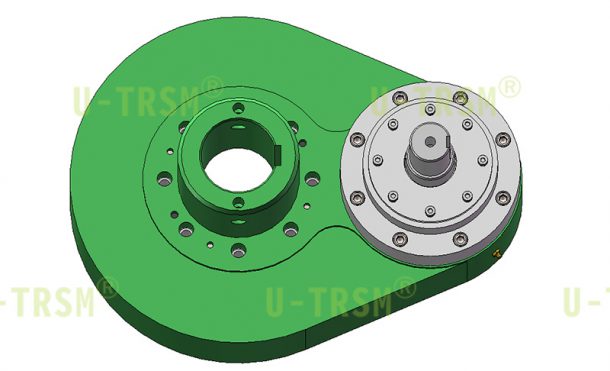

此款雙排球齒輪式回轉驅動應用于自動化設備上，客戶要求超高速的運轉，采用油液潤滑，承受較大軸向載荷及傾覆力矩，外形安裝尺寸有限制，采用皮帶輪輸入傳動。

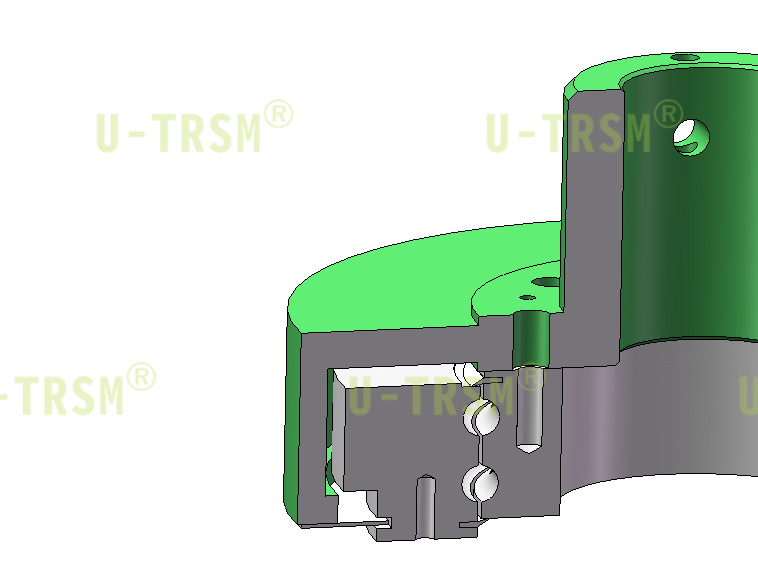

不二傳動設計工程師根據客戶需求研發了此款驅動，雙排球的設計使得回轉支承能在有限空間內載荷最大化，斜齒的設計使得輸出扭矩得到進一步的加強，輸入齒輪端采用3個通用軸承進行支承，使得傳動在高速旋轉時更加的平穩。

此款驅動軸向載荷可達1102KN，傾覆力矩可達55KN.m，額定輸出扭矩可達11KN.m。

斜齒的設計廣泛應用于齒輪式回轉驅動中，不二傳動設計過多款斜齒式回轉驅動，相較于標準直齒齒輪，斜齒有相當多的優點：齒面接觸為斜線接觸，嚙合時是逐步進入與退出，大幅度減少震動及噪音。嚙合時多齒接觸，降低單齒承載風險，減少磨損，延長使用壽命。
